一、概述
產品特點及用途：壓縮氧自救器智能檢測儀，能對各種型號的壓縮氧自救器進行正負壓氣密性檢測、流量檢測。檢測儀使用觸摸屏操作，配合專用檢具，全自動檢測，檢測結果直接顯示并進行語音播報，完全實現智能化檢測，簡便易用。是自救器生產廠家、檢測機構、煤礦現場壓縮氧自救器氣密性能、定量供氧量檢測的智能檢測儀器。
二、1、檢測項目
1）負壓氣密性檢測
2）正壓氣密性檢測
3）排氣閥開啟壓力檢測
4）定量供氧量檢測
2、技術參數：
1）壓力檢測：±5000帕 精度：0.5級 分辨率1pa
2）流量檢測：≤3升/分 精度：1.5級
3）工作溫度：15～40度
4）工作電壓：220伏
5）外形尺寸：490×400×215毫米
6）重量：7.5千克
三、結構特征與工作原理

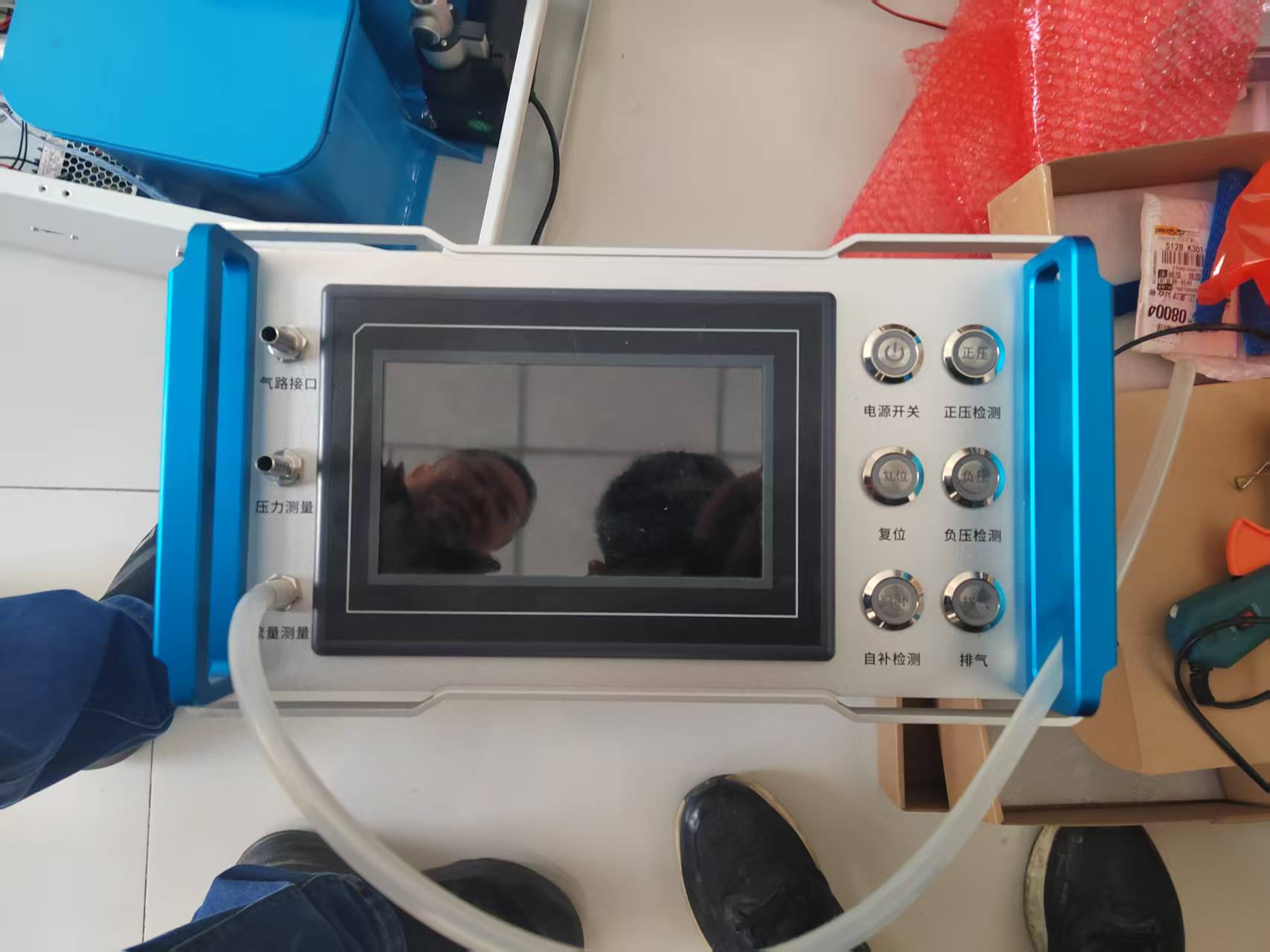

1、儀器的結構特征如圖所示：
儀器由控制系統、主機、及管路系統及檢測附件等部件構成。
觸摸屏 電源開關 封堵夾 口具檢測插頭 流量檢測接頭
正壓、負壓、開啟壓力接口 定量供氧量接口
2、工作原理：
該儀器以單片機技術為核心，自動處理采集數據，自動控制檢測的過程，自動判斷檢測結果，一鍵完成各個項目的檢測，語音播報檢測結果。
采用 7寸觸摸屏操作，直觀顯示檢測數據、檢測結果。
四、使用操作
1、開機：連接電源線，按壓面板上電源開關。觸摸屏顯示主界面。
2、設置及壓力調零、時間設定
觸摸右下角設置鍵，進入設置界面。
根據自救器的類型，選擇定量供氧量，GB24502-2023前生產的自救器選擇1.2L/min的定量供氧量，按GB24502-2023生產的自救器選擇2.1,0.5L/min的定量供氧量。
觸摸壓力調零鍵，進行壓力調零，按鍵右側顯示框顯示0。
觸摸時間設定后面的顯示框，進行時間設定。
觸摸右上角確認鍵進行確認，觸摸返回鍵回到主界面。
其他參數出廠前已設置好，如需更改，聯系生產廠家進行指導調整。
3、檢測接頭的連接
儀器面板上左邊氣路接口使用膠管與口具檢測接頭連接。
儀器面板上左邊氣路接口與流量檢測接頭使用膠管連接。
五、檢測順序
正確的檢測順序能夠提高檢測效率。
負壓氣密性 正壓氣密性 排氣閥開啟壓力 定量供氧量
六、檢測方法
1、負壓氣密性檢測
把口具檢測接頭插入口具中，封堵排氣閥（針對不同的排氣閥可使用透明膠帶和封堵夾），觸摸顯示屏上面的負壓檢測按鈕，進入負壓檢測界面，觸摸開始按鍵，開始檢測。聆聽語音播報結果和觀察屏幕上的檢測數據。檢測完成觸摸左下角返回鍵返回主界面。
2、正壓氣密性檢測
連接狀態不變，觸摸儀器面板上面的正壓檢測按鈕，進入正壓檢測界面，觸摸開始按鍵，開始檢測。聆聽語音播報結果和觀察屏幕上的檢測數據。檢測完成觸摸左下角返回鍵返回主界面。
3、排氣閥開啟壓力檢測
解除排氣閥封堵狀態，其它連接狀態不變，觸摸顯示屏上面的排氣閥開啟壓力檢測按鈕，進入檢測界面，觸摸開始按鍵，開始檢測。聆聽語音播報結果和觀察屏幕上的檢測數據。檢測完成觸摸左下角返回鍵返回主界面。
4、定量供氧量檢測
減壓器與氣囊脫離，使用流量檢測接頭套在減壓器上，打開氧氣瓶開關，觸摸顯示屏上面的定量供氧量檢測按鈕，進入檢測界面，觸摸開始按鍵，開始檢測。聆聽語音播報結果和觀察屏幕上的檢測數據。顯示結果后關閉減壓閥。檢測完成觸摸左下角返回鍵返回主界面。
七、注意事項
1）做進行負壓、正壓檢測時，檢測口具需緊密連接，排氣閥封堵嚴密，否則影響檢測結果。
2）檢測房間不能有空氣流動，檢測過程中人體不得接觸自救器和管路
3）自救器與室內溫度要做均衡，避免自救器與室內溫度有溫差影響檢測結果。
4）自救器和儀器距離熱源1米以上。
5) 不進行檢測時，封堵夾頭中間用紙板隔開，檢測時容易打開。
八、服務
當用戶發現儀器有任何問題或疑問時，請速與我公司聯系，制定解決方案。
九、使用年限
5年
本產品執行標準：AQ1054-2008、GB24502-2023《煤礦用自救器》
|
|
|
|
